電最初只是一種自然現象后來被人們利用到生產中去，為人類服務。從電的產生到應用，作為一種潔凈能源，被人們廣泛的應用在各個方面，它可以轉化為風能，熱能，光能，機械能等，在生產生活中已經是隨處可見，因此電也成為人們生活不可或缺的部分，如果離開電各個行業都將無法正常工作，人們也無法正常生活。電可以通過多種方式獲取，比如，風，水，雷，太陽都可以通過一定手段轉化為電，這些自然現象可以為我們?cè)丛床粩嗟奶峁╇娔?。電伴熱帶就是以電能轉化熱能實現它的工業價值，電能是一種綠色無污染的綠色能源，人們運用無窮的智慧把它運用到各行各業，讓它在不同的崗位發光發熱，電伴熱帶作為一種新型的保溫防凍產品，逐漸取代了以往的伴熱保溫方式，究其理由，就是它是把電能直接轉化熱能，環保無污染，且經濟節能，能到達傳統保溫管道到達不了的地方，使用方便，而且保溫效果極佳。接下來無錫艾克森熱控小編來為大家介紹電伴熱帶怎么接線圖的安裝方法及安裝規范、常見故障分析、維護方法、選型規范。一起來看看吧！

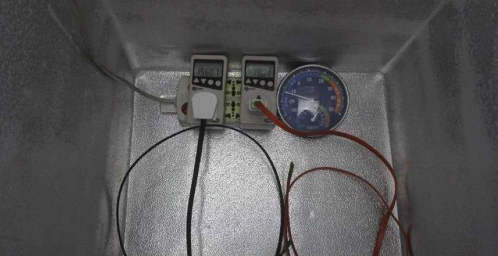

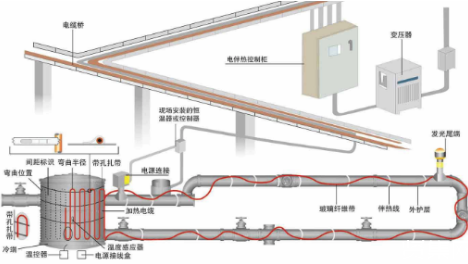

電伴熱帶安裝方法和怎么接線圖
1、直線纏繞：將一根或多根電熱帶沿管道一邊直線放置，用鋁箔膠帶或安裝鋁帶將電伴熱帶固定，在管道的下半端，固定間距不大于50CM。
2、波浪纏繞：將電熱帶以波浪式與管道符合在一起，按設計每米所需負荷確定每米管道所需電把那熱帶長度，然后再確定波浪曲率半徑R，鋪設時應盡量使波幅均勻，以保證電纜系統的均勻散熱，用鋁箔帶沿波浪曲線黏貼伴熱帶，或用鋁膠帶粘貼彎曲處。
3、螺旋纏繞：將電伴熱按每米管道所需長度均勻地以螺旋狀纏繞在管道上，用鋁膠帶沿螺旋方向固定，或用鋁膠帶固定電伴熱帶與管子上端處。
4、多根平行直線纏繞：將多根電伴熱帶平行直鋪與管道外壁，一般使用于長距離，大管徑的管道，或者是材質比較硬的電伴熱帶（例如：MI加熱電纜）確保均勻散熱。此種方式便于安裝，降低成本費用。例如長輸管道上的電伴熱比較多。
5、其他安裝方式：例如管道吊裝、管道附件（閥門，儀表等）詳細安裝方式可登陸蕪湖佳宏官網了解。
6、一般電伴熱帶安裝輔材需要：鋁箔膠帶，熱敏膠帶，不銹鋼扎帶（用于固定溫控器，接線盒等），防爆膠，支架等。安裝完成后，需要做外保溫（自限溫電伴熱帶，恒功率電熱帶）露天場合，則必須要有防水罩。
電伴熱帶安裝注意事項
一、安裝前的準備
1、應詳細了解電伴熱帶產品的各項指標、結構及安裝方法。
2、在安裝前電伴熱帶，工藝管道（容器）必須全部施工完畢，并經水壓（氣密）檢查合格，管道（容器）表面已經除銹、防腐、干燥且光滑，無毛刺、污物。
3、在安裝前電伴熱帶，應對所裝電伴熱帶產品進行外觀檢查，如器件有無撞損、變形及裂紋或其他異常，djypvp電纜機械溫控通斷是否正常。
4、應詳細了解電伴熱帶系統安裝圖，對產品的規格、品種數量及安裝部位進行確認。
5、保溫材料是否干燥，如潮濕干燥后方可保溫，以免電伴熱帶的伴熱保溫效果失效。
6、應準備電伴熱帶安裝手冊，以便隨時記錄安裝內容。
二、安裝中的注意點
1、電伴熱帶嚴禁在地面長距離拖拉，打折，以免磨損電伴熱帶絕緣，影響其電氣性能。
2、電伴熱帶不得與高溫物體接觸，嚴禁高溫焊渣濺落到電伴熱帶表面，造成燙傷。
3、嚴禁外力撞擊及鋒利物體損傷電伴熱帶。
4、電伴熱帶彎曲半徑不可小于規定值（一般取其厚度的5倍）。
5、電伴熱帶與附件相連接，為便于檢修，應留有一定的富余量，一般留30cm左右。
6、安裝時，電伴熱帶應貼在管道（容器）表面，并進行固定。
7、在塑料管道上安裝時，宜先在其表面粘貼鋁箔膠帶或鋁片，然后再將電伴熱帶鋪設在其表面，這樣有利于電伴熱帶均勻散熱，提高其效率。
8、應盡可能將電伴熱帶鋪設在管道下方45°處，以利溫度均勻。
9、在一些經常拆卸處，如：閥門、法蘭、泵等場所要用盤貼的方法，以方便檢修而不損壞電伴熱帶。
10、電伴熱帶與附件配套使用時，接線應符合GB3836.3-2000中4.1、4.2中的要求，并且在離電源接線盒75mm處用膠把銘牌固定在電伴熱帶上，電伴熱帶必須配用與環境適應的防爆溫度控制器與附件。接線時，嚴禁母線短接及電阻絲與母線金屬屏蔽層搭接以免發生漏電與短路。
11、各附件的密封器件尺寸必須與所配電伴熱帶型號相符，各緊固件應緊固到位，不可松脫，以保證正常的防護與防爆性能。
12、如在系統中應用機械溫控器時，應在未通電前調整好溫控點，引進通電調整，溫控控頭應遠離電伴熱帶，以免測量不準，造成系統不能正常運行。
13、要確保系統接地良好，其接地電阻不大于4Ω。
14、全部接線完成后，必須對系統電氣絕緣、性能進行檢測（絕緣電阻應大于100MΩ），并對每個回路的功率電阻進行測量，理論值與實際值須相近（一般偏差在±10%之內），如三相帶還須檢查其三相平衡電阻值，一般偏差在正負5%之間。
15、以上安裝檢測合格后即可進行試運行，逐端檢查發熱情況及電氣參數是否正常，如在通電四個小時后未發現異常情況即可進行管線保溫。
16、在安裝完保溫材料后再檢查其電氣性能，如完好則通電四小時，以觀察運行是否正常，如出現異常情況應立即檢查，找出故障點，并進行修改，完好再行通電，四個小時后未發現異常情況即可進行防水層的安裝。
17、在安裝防水層時（如鐵皮、不銹鋼板）嚴禁鉆孔時損傷電伴熱帶。
18、在所有保溫、防腐防***作完畢后，再重復檢查電伴熱帶的電氣性能，如完好則可通電，運行八小時后查看各項電氣指標是否正常，待一切運行正常則整個伴熱工程科結束施工，交予業主使用。
19、注意管道掃線時，應關閉其伴熱系統，掃線溫度必須低于電伴熱帶的耐熱溫度，以保證正常的使用壽命。
20、除全年需伴熱的管線外，每年重新開啟伴熱系統前，要進行例行電氣檢查，以便及早發現問題，及時整修。
21、閥門上安裝電伴熱帶時嚴禁用聚氨酯現場發泡，防止電伴熱帶夾在中間造成損傷，同時禁止電伴熱帶夾在其他保溫材料中間。
22、保溫外殼用金屬材料時在閥門三通處應用金屬片墊在電伴熱帶上，以防切傷電伴熱帶。
23、電伴熱帶設備維修時，應首先切斷電源，然后搶修。
24、除上述安裝及投運過程外，其他未盡事項，還需按照國家規定的爆炸危險場所電氣安裝規程及電氣裝置安裝工程施工及驗收規定等規范要求執行。
電伴熱帶常見故障分析
1、伴熱系統發熱量趨零或偏低
（1）供電電壓趨零或偏低：對供電系統進行檢修；
（2）部分配件沒有連接上或電熱帶被切斷：檢修各配件和伴熱帶；
（3）恒溫器的錯誤調校至關閉狀態：收緊各配件和伴熱帶；
（4）部分配件有不妥當?shù)倪B接：重新調校溫控器；
（5）管道處于高溫狀態，伴熱帶已損壞：測量管道溫度和重新計算發熱量并加以跟換或補充伴熱帶。
2、線路斷路器跳閘
（1）線路斷路器選型太?。褐匦掠?jì)算核對線路所需電量，再選配合用的斷路器(供電電纜亦應選配)；
（2）斷路器故障：對斷路器進行檢修；
（3）接線盒或其他配件有短路故障：
確定故障判斷短路方法如下：
(1)所有接線配件安裝完整及防水密封損壞；
(2)管道配件是否維修過而對伴熱帶造成損壞；
(3)保溫層是否有損壞或壓傷；
(4)將線路每項一段伴熱帶隔離后分別用搖表測試故障所在。
3、伴熱系統發熱量正常，但管道溫度低于設計數值
（1）保溫層受潮：將受潮的保溫層更換上干燥的，并加上防水罩；
（2）恒溫控制器調校不正確：重新調校恒溫控制器；
（3）在進行熱損失計算時聽用的參數前后不一致：重新核對設計參數并作必要調整。
4、伴熱帶使用超過質保期、化凍時間延長或環境溫度過低，防凍效果差
（1）產品選型有誤或技術參數選擇偏低；；
（2）保溫層過薄或未做防水，使伴熱帶長期工作在低溫、大功率輸出狀態，衰減率過大。
5、伴熱帶不熱或冷熱不均
超過使用期限，此種情況一般是逐漸減弱：
（1）未做保溫；
（2）保溫層過薄或薄厚不均；
（3）保溫層未做防水處理，雨雪天保溫層浸水使用伴熱帶部分長時間處于低溫或潮濕狀態下，并以較大的輸出功率工作，一不節能，二衰減率不均。
解決方法：
（1）選擇已經試用證明無誤并標有銘牌及各項技術指標和制造日期的正規廠家伴熱帶；
(2)保溫；
(3)按照產品使用說明要求安裝；
(4)沿保溫層全線做好防水層，使伴熱帶在干燥狀態下工作。
電伴熱帶的維護方法
1、電伴熱帶投入運行后，要根據電伴熱帶的備案資料（含安裝位置、電氣原理圖、電伴熱系統示意圖）在管道上作出必要標記，根據電伴熱管道走向， 在保護層外沿線上貼出警示標牌，特別是地上管道。操作或保養、檢修時須走管道上面平板踏步，嚴禁踏踩管道外保護層。
2、制訂電伴熱管道的操作、維護規程。
3、投產后的電伴熱管路若蒸汽掃線，必須在停電2h后進行。
4、在每次排除故障后或定期檢查時，主要應檢查以下幾個方面：
（a）檢查所有電伴熱帶保溫材料外部的防護層有無損傷。
（b）檢查所有的接線盒及接線點和溫控器-恒功率伴熱帶. 是否受到腐蝕和潮氣的侵蝕。
（c）檢查對恒功率電伴熱帶溫控器溫度控制點是否準確。
（d）檢查控制電纜是否腐蝕、破損，配電箱內熔斷器、指示燈等是否正常。
電伴熱帶的選型規范
在選擇電熱帶產品時，應綜合考慮各種因素，如適用性、經濟性、供電條件等，具體方法如下：
1、根據管道維持溫度及偶然性的最高操作溫度選定電熱帶的耐溫等級和發熱等級。根據管道可能經受的最高溫度來選擇相應最高暴露溫度的電熱帶，確定管道是否會出現偶發性溫升（如蒸汽、熱水、熱油清掃管道）及最高溫度，所選電熱帶的最高暴露溫度應不低于偶發性溫升。如偶發性溫升高于最高暴露溫度，可在進行熱工估算后，調整安裝方法，即在電熱帶與管道之間加一層適當厚度的保溫層，以緩解偶發溫升對電熱帶的影響。
2、根據功率—溫度曲線選擇電熱帶功率
選擇電熱帶的輸出功率，不是以標稱功率為依據，而是以系統維持溫度時電熱帶必須輸出的功率為依據。選擇電熱帶的溫度等級及伴熱功率與系統所需的維持溫度有直接關系，應選用最高表面溫度高于系統維持溫度（例如20℃）并能補償體系熱損失的電熱帶。
3、單一電源最大電熱帶的確定
從同一個電源接線盒引出的所有各段伴熱電纜的長度之和，稱為單一電源最大伴熱電纜長度。據此選擇過流保護開關的容量。根據管道分布及支線長短選用電熱帶，低功率電熱帶單根使用長度較大，適合較長的支線使用，若一根的功率不夠可用多根。
4、電熱帶結構的選擇
根據安裝環境和條件進行結構選擇：
（1）在塑料或表面涂有油漆，而不能可靠接地的容器和管道上選用屏蔽型產品。
（2）在易燃易爆地區，或管內介質是易燃易爆介質，應選用屏蔽型防爆電伴熱產品。
（3）管道內介質如有腐蝕性，或電纜有可能接觸腐蝕屏蔽層的化學品，則應采用防護型產品。
5、其他事項
（1）電伴熱帶的電源接線截面要大于伴熱電纜導體截面。
（2）熔斷器、空氣開關要選擇適中，要考慮大于全線起動電流。
（3）易燃易爆地區必須采用專用的電源接線盒，中間接線盒和終端等專用附件。
（4）根據電源容量、電壓、電網平衡狀態，確定采用單相供電或三相供電及電壓等級。
（5）管道周圍環境是否便于電纜安裝，確定電伴熱帶，采用直線敷設還是螺旋敷設。
上述是無錫艾克森熱控小編與大家分享的電伴熱帶怎么接線圖的安裝方法及安裝規范、常見故障分析、維護方法、選型規范。電伴熱帶是新一代帶狀恒溫電加熱器。關于電伴熱帶的相關信息小編就為大家介紹到這里了，如果您也對電伴熱帶感興趣，希望小編總結的這些能夠?yàn)槟鷰椭?。?dāng)然，電伴熱帶在鋪設時切忌不要強壓力沖擊，很容易破壞帶內的材質結構，如果帶內的材質什么的已經發生了變化，不僅是很大的影響了它的工作效率還容易產生災難。電伴熱帶切忌不要多重的折疊，尤其是折疊的直徑大于帶直徑的六倍，很容易使得帶內結構巨變，產生無法預料的災害。在電伴熱帶的附近不要放置容易產生電火花的東西，有些廠家在周圍放置很多電焊材質，很容易灼燒帶表面的絕緣層，產生意想不到的麻煩。電伴熱帶有最大的長度限制和其他要求，使用時要仔細地閱讀要求細則，避免低級錯誤產生的災難。
